LKZWH系列后向无蜗壳单进风直联式离心通风机是我公司开发的一款新型风机，它没有蜗壳，可以直接安装在需要通风的设备中，也可以放置在任意尺寸的风箱中。在这类特殊工作场合下，它的高效工作区比普通离心风机更宽，而且噪声更低。此外，由于它的出风方向不受蜗壳限制，所以，把多台无蜗壳离心风机简单地装在同一个风箱中就能组成风机群，可以用来替代大口径的风机，从而降低整个机组的噪声和体积。

本系列风机的流体模型经CFD先进技术优化，在提高输出压力的同时，降低了噪声，并提高了效率，具有节能低噪的特点，特别适合各种空调、净化、新风、暖通、制冷等机组的配套，在宾馆、酒店、学校、医院、厂房、冷链、影剧院等领域获得了广泛应用。

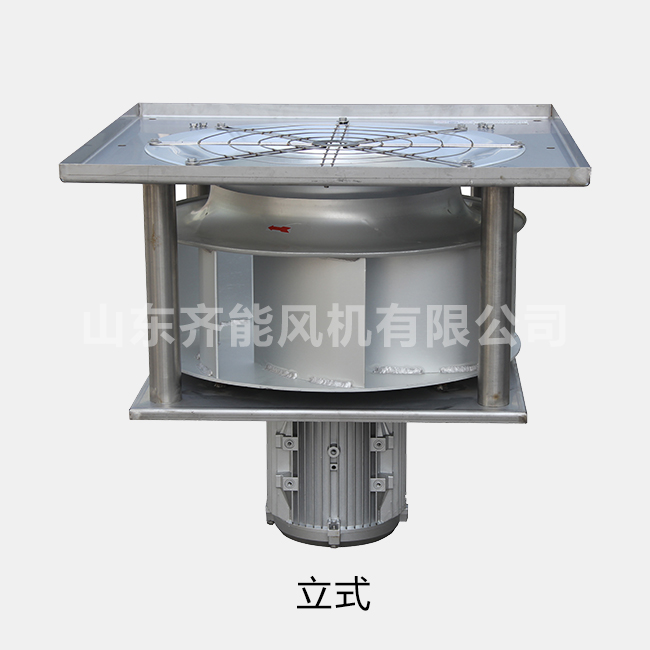

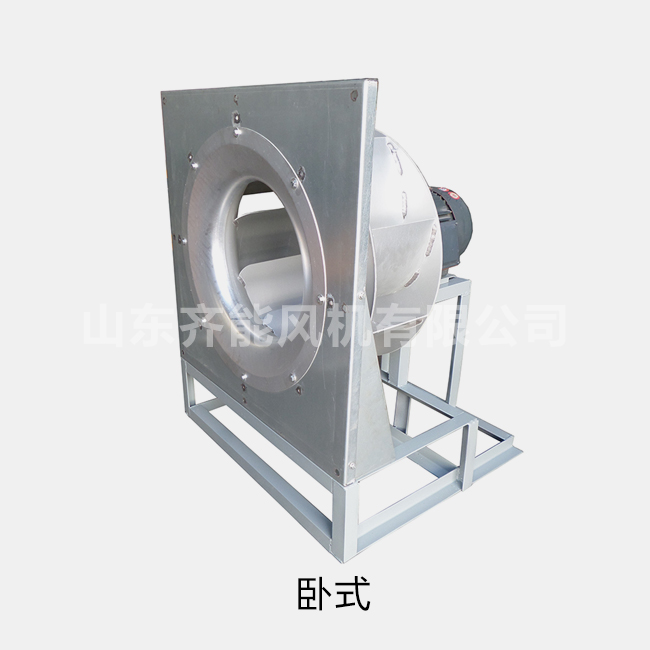

本系列风机有立式和卧式两种不同安装方式，还可订做成风箱或其他特殊安装方式的产品，安装形式灵活方便。

本系列风机具有以下显著优点：

1、更宽的高效工作区，更自由的出风方向；

2、结构简单，体积小，重量轻，安装方式灵活简便；

3、采用了优化设计的后向叶轮，效率高，噪声低，节能环保。

典型型号：LKZWH 560 – 4

型号含义：

LKZWH： 后向无蜗壳单进风直联式离心通风机

560：       叶轮名义直径（mm）

4：           配套电机极数

本系列风机适用的工作环境为：

1) 海拔不超过1000米；

2) 环境温度不低于-25℃，不高于40℃；

3) 环境相对湿度不超过90%；

4) 输送气体不含酸性、碱性、腐蚀性介质，且粉尘含量不大于150mg/m³。

当工作环境不满足以上要求时，需在订货时加以说明，我公司可以根据具体的现场条件予以专门订制。

流量：1500～28000m³/h

全压：220～1500Pa

超出此范围，请选用本公司其他系列的风机产品，或联系我公司订做。

1、使用前检查

使用前，请认真检查：

（1）电机是否完好无损；

（2）各螺栓有无松动；

（3）叶轮和电机轴等部件是否有严重变形；

（4）用手转动叶轮，手感应转动平稳，无明显卡滞现象。

2、安装

（1）风机的接地螺栓应进行可靠的接地联接；

（2）风机应配装缺相和过载保护装置；

3、启动与运行

（1）风机启动前应检查工作电源，必须在额定电压±5%、额定频率±1%范围内；

（2）风机叶轮的旋转方向应与转向标识相同；

（3）风机的运行电流不可超过铭牌电流，否则会导致电机损坏或烧毁；

（5）风机运行时，严禁靠近或触碰叶轮，以免发生危险。
